The cóimhiotal teaschóireáilte go trí choinníoll temper difriúla:

i Solubilisation (S):. 965 ºC ar feadh 1 uair an chloig ina dhiaidh sin múchadh ola.

II Peak aging deascadh (P):. Tar éis cóireála solubilisation, 720 ºC i rith 8 h dhiaidh 2 h am fuaraithe i dtreo 620 ºC agus ansin, 620 ºC i rith 8 h agus aer fuaraithe .

iii Overaging (O):. tar éis an bhuaic deascadh dul in aois, 800 ºC i rith 36 h dhiaidh foirnéise fuaraithe

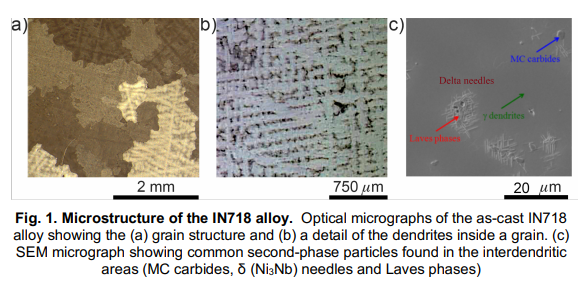

\\ micrographsnOptical den Inconel caitheadh ​​™ 718. chóimhiotail i láthair i bhFíor. 1a agus b. Ba shaintréith an microstructure ag grán móraneamhrialta sa réimse méide milliméadar. Mar a tharlaíonn go hiondúil le linn sholadú, forbraíonn gach gráin ag fás dendritic, ag fágáil taobh thiar dena réigiúin interdendritic maisithe ag cáithníní chéim garbh dara, den chuid is mó δ (Ni3Nb), cairbídí MC agus céimeanna Laves, mar a thaispeántar i bhFíor 1c. Ba iadna codáin líonnan cairbídí MC, céimeanna Laves agus snáthaidí δ 1.3%, 0.6% agus 4.4%, faoi seach. Ba é an dara leibhéal spásáil lámh dendrite 157 miocrón ± 23 miocrón.

limistéar tomhais

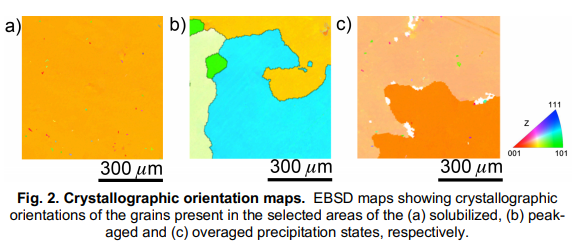

The ingach riocht temper, de mhéid 640 m x 640 m comhdhéanta amháinnó beag grán, mar a thaispeántar sa EBSD léarscáileanna de Fíor 2.a, b agus c dona, buaic solubilisedaged agus stáit deascadh overaged, faoi seach, wher-&101; Léiríonn an cód datha treo crystallographic an dromchla gnáth ingach cás.#

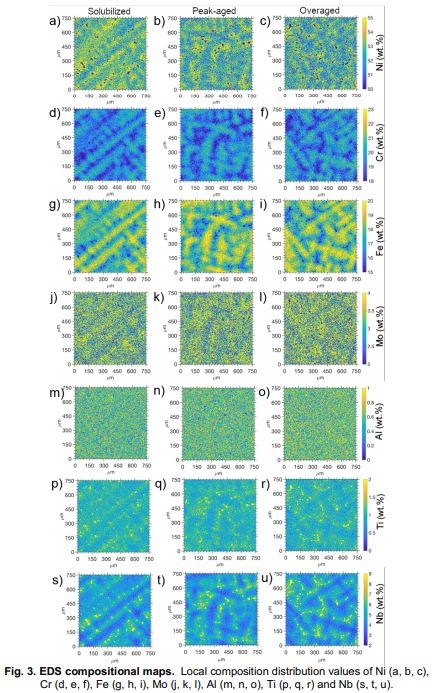

Due leisna rátaí idirleathadh éagsúla de gach dúil cheimiceach, segregations ceimiceacha Táthar ag súil san ábhar teilgthe ag an dendrite scála. Fíor 3 Léiríonnna léarscáileanna comhdhéanaimh sna trí réimse ionadaíocha dona seacht is eilimintí chóimhiotalach thábhachtach den cóimhiotal:. Ni, Cr, Fe, Mo, Al, TI agus NB. Léiríonnna léarscáileanna gur i láthair Ni ar leithscaradh beag i dtreona spásanna interdendritic agus gurab as láthair as an dara \\ cáithnínínphase le fáil sna ceantair interdendritic. Ar an láimh eile, ós rud é an scaipeadhna Cr agus Fe táníos moillená mar a eilimintí eile [7,8], sé denós acu a logánaithe sa deindrítí réigiún lárnach. I gcás Mo agus Al, bhí an-ábharníos íslená mar ana gnéithe eile agus dáileadh homogeneously feadhna gnéithe microstructure éagsúla. A mhalairt ar fad, scartha TI láidir leisna réimsí interdendritic, ag glacadh páirte ar an foirmiúna dara céimeanna cáithníní i láthair sna réigiúin, den chuid is mó cairbídí MC. Mar fhocal scoir, scartha NB dtreona deindrítí réigiún seachtrach, isteach sa cheantar interdendritic agus an daraphase cáithníní. Mar thoradh air sin, agus cé go raibh an meán-ábhar Nb 5.1 wt.%, Bhí an t-ábhar Nb den chroí dendrite chomh híseal agus is 2 wt.%, Agusna leibhéil Nb sna réigiúin interdendritic, ar shiúl óna dara-phase cáithníní, shroich 8 wt.%. Na céimeanna Laves agus snáthaidí δ le feiceáil mar hoileáin ina bhfuil thart ar 25 wt.% NB. Níor aimsíodh aon difríochtaí suntasacha ó thaobh deighilte ceimiceach le coinníoll temper, rud a léiríonnnach raibhna teochtaí agus amanna ardnó fada go leor, faoi seach, a dhéanamh aonchineálach ar chomhdhéanamh ceimiceach.--

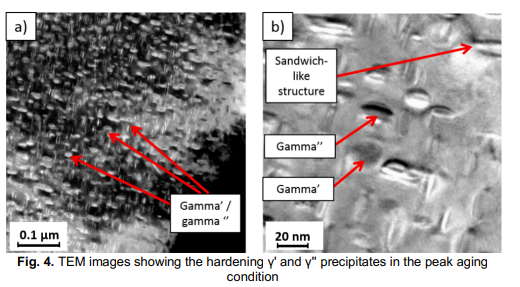

Finally ,na precipitates sa riocht buaic aois a bhí arb iad is sainairíonna TEM. Is éard atá sa mhaitrís cóimhiotail céim CCFG comhdhéanta ar réiteach láidir Ni bunaithe. Is é an maitrís aneartú trí 'céim le comhdhéanamh Ni3 (Ti, Al) agus a BCT' an FCC intermetallic 'céim le comhdhéanamh Ni3Nb foirmíodh le linn dul in aois [9]. Fig.4 Léiríonn tem íomhánna de an t-eiseamal sa riocht buaic aois ag magnifications éagsúla. An '' precipitates thaispeáint cruth diosca elongated, wher

101 = mar an 'Tá precipitates beagnach sféaróideach. Bhí meán-mhéid 20nm araon. An láthair precipitates casta comhdhéanta de dhá leath&spheroidal 'gcáithníní sandwiching' 'diosca#shape deascán fhéadfaí a thabhairt faoi deara freisin, mar a thaispeántar i bhFíor. 4b.--

2.2.

Mheicniúil airíonna léarscáileanna an cruas (H) agus ardmhodal leaisteacha laghdaithe (Er) don solubilised, buaicaged agus overaged deascadh stáit i bhFíor. 5 a-c agus d-f, faoi seach. Na luachanna cruas meán, gan smaoineamh ar an dara cáithníní céim, bhí 4.7, 7.8 agus 6.2 GPA don bhuaic-aged agus overaged solubilised temper,, faoi seach. Mar sin féin, léirighna luachanna chruas grádán láidir ag an scála dendrite, le luachannaníos ísle laistighna cores dendrite go bhfuil an claonadh a mhéadú i dtreona réigiúin interdendritic (Fig. 5.a-c). An difríocht cruas idir an croí dendrite agus an réigiún interdendritic-- was chomh hard le 2 GPA, ag brath ar an gcoinníoll temper. Ina theannta sin, an dara céim lonnaithe sna spásanna interdendritic, den chuid is mó cairbídí MC, i láthairna luachanna cruais is airde (suas go dtí 30 GPA).
